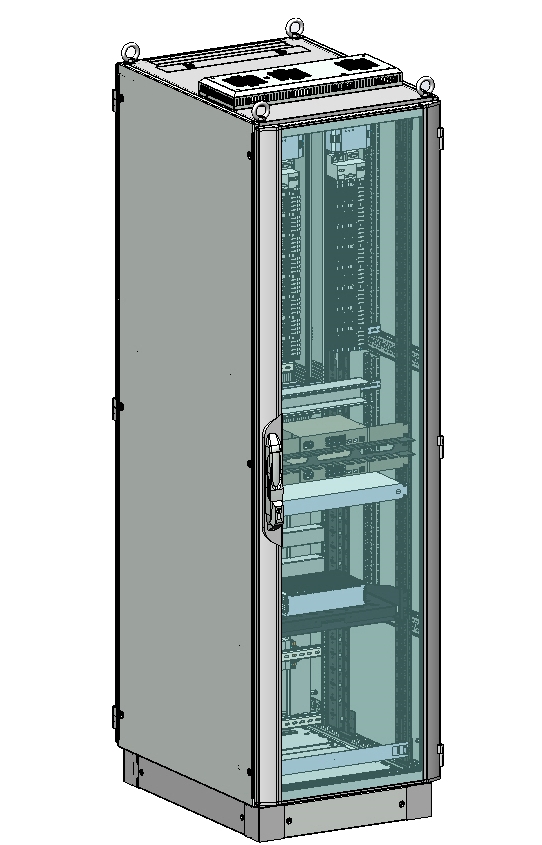

Шкаф ПГИ ввод
Шкаф ПГИ ввод, шкаф ввода сигналов (КВС), обозначение СТРИ.421455.105, СТРИ.421455.116.
Шкаф предназначен для работы в составе комплексов горочной автоматической централизации, обеспечивает получение информации о состоянии оборудования сортировочных станций в технологическом процессе роспуска железнодорожных составов.
Основные характеристики:
Шкаф обеспечивает получение и первичную обработку сигналов от стрелок, замедлителей, горочных и маневровых светофоров, ИПД, РТДС ИУ, РТДС стрелок, РЦ:
– ввода дискретных сигналов,
– первичной обработки полученных сигналов,
– передачи данных в локальную сеть Ethernet.
Технические характеристики:
|
частота центрального процессора, не менее, ГГц
|
2,4
|
|
объем ОЗУ, не менее, Гб
|
8
|
объем перезаписываемой постоянной памяти (SSD1/SSD2),
не менее, Гб
|
240/240
|
|
интерфейсы Ethernet 100/1000 Гб (внешние), не менее, шт.
|
2
|
входных дискретных гальванически развязанных каналов с резервированием, максимально, шт.
|
504*
|
|
напряжение электрической сети питания, В
|
от ~198 до ~242
|
|
потребляемая мощность, не более, ВА
|
600
|
|
размещение кабельного ввода для подключения внешних цепей
|
верхний и нижний
|
габариты, не более, мм
|
600х2160х915
|
|
масса, не более, кг
|
300
|
* – характеристика меняется в зависимости от варианта исполнения.
Срок службы 15 лет.
Гарантийный срок эксплуатации изделия, поставляемого в пределах Российской Федерации должен составлять 36 месяцев со дня ввода в эксплуатацию, но не более трех с половиной лет с момента отгрузки потребителю.
Средняя наработка на отказ составляет не менее 20 000 часов.
В комплект поставки входит прикладное (технологическое) и системное (базовое) программное обеспечение для программно-аппаратного комплекса ПГИ на электронном носителе.
В соответствии с требованиями заказчика шкаф выпускается в модификациях, отличающихся версией ПО, количеством сигналов и наличием/отсутствием KVM консоли.
В настоящее время разработаны следующие варианты исполнения:
|
№
|
Обозначение изделия
|
|
1
|
СТРИ.421455.105-02
|
|
2
|
СТРИ.421455.105-04
|
|
3
|
СТРИ.421455.105-05
|
|
4
|
СТРИ.421455.105-08
|
|
5
|
СТРИ.421455.105-09
|
|
6
|
СТРИ.421455.116-01
|
|
7
|
СТРИ.421455.116-01
|
