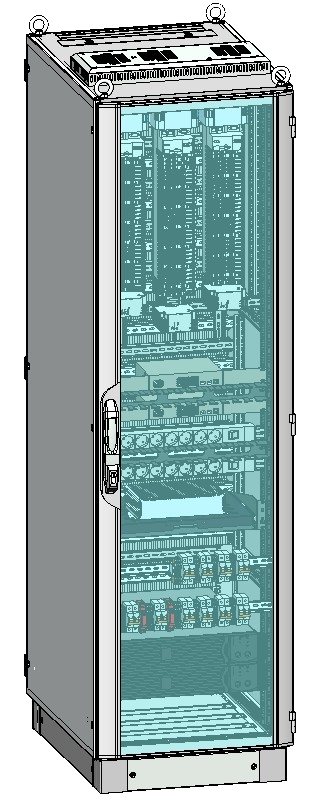

Шкаф ПГИ вывод
Шкаф ПГИ вывод, шкаф вывода сигналов (КВСУ), обозначение СТРИ.421455.106, СТРИ.421455.117.
Шкаф ПГИ вывод предназначен для работы в составе комплексов горочной автоматической централизации, обеспечивает управление стрелками и замедлителями сортировочных станций в технологическом процессе роспуска железнодорожных составов.
Основные характеристики:
Шкаф предназначен для управления стрелками и замедлителями станции под действием команд, формируемых автоматически или оператором посредством сенсорного экрана или компьютерных манипуляторов ПГИ, для выполнения функций:
– вывода дискретных сигналов по заданному алгоритму,
– формирования и передачи управляющих сигналов для автоматизированного управления исполнительными механизмами,
– передачи данных в локальную сеть Ethernet.
Технические характеристики:
|
частота центрального процессора, не менее, ГГц
|
2,4
|
|
объем ОЗУ, не менее, Гб
|
8
|
|
объем перезаписываемой постоянной памяти (HDD/SSD/CFast), не менее, Гб
|
1000/240/32
|
|
интерфейсы Ethernet 100/1000 Гб (внешние), не менее, шт.
|
2
|
выходных дискретных гальванически развязанных каналов с резервированием и контролем состояния выхода, не менее, шт.
|
432*
|
|
напряжение коммутации каждого канала, не менее, В
|
48
|
|
ток коммутации каждого канала, не менее, А
|
0,5
|
|
напряжение электрической сети питания, В
|
от ~198 до ~242
|
|
потребляемая мощность, не более, ВА
|
1000
|
|
мощность встроенных ИБП, не менее, ВА
|
2х2200
|
|
размещение кабельного ввода для подключения внешних цепей
|
верхний и нижний
|
габариты, не более, мм
|
600х2160х915
|
|
масса, не более, кг
|
300
|
* – характеристика меняется в зависимости от варианта исполнения.
Срок службы 15 лет.
Гарантийный срок эксплуатации изделия, поставляемого в пределах Российской Федерации должен составлять 36 месяцев со дня ввода в эксплуатацию, но не более трех с половиной лет с момента отгрузки потребителю.
Средняя наработка на отказ составляет не менее 20 000 часов.
В комплект поставки входит прикладное (технологическое) и системное (базовое) программное обеспечение для программно-аппаратного комплекса ПГИ на электронном носителе.
В соответствии с требованиями заказчика шкаф выпускается в модификациях, отличающихся версией ПО, количеством сигналов и наличием/отсутствием ИБП.
В настоящее время разработаны следующие варианты исполнения:
|
№
|
Обозначение изделия
|
|
1
|
СТРИ.421455.106-02
|
|
2
|
СТРИ.421455.106-03
|
|
3
|
СТРИ.421455.106-04
|
|
4
|
СТРИ.421455.106-05
|
|
5
|
СТРИ.421455.106-08
|
|
6
|
СТРИ.421455.106-09
|
|
7
|
СТРИ.421455.117-01
|
|
8
|
СТРИ.421455.117-02
|
