Устройство контроля заполнения путей с повышенной длиной контролируемого участка сортировочной горки КЗП-ИЗД

ООО «ТЕХНОПРОГ» является официальным дистрибьютором  ЗАО «Ассоциация «АТИС» и поставляет на объекты ОАО «РЖД» аппаратуру КЗП-ИЗД.

Устройство КЗП-ИЗД предназначено для определения расстояния до отцепа в диапазоне от 0 до 1200 м. Устройство работает при автономной тяге (при отсутствии электротяги) на участках без устройств рельсовых цепей.

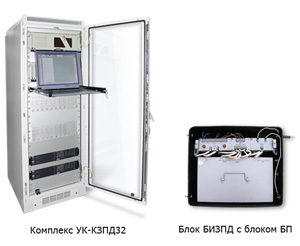

Сбор информации о расстояниях осуществляется путем опроса комплексом управляющим контроля заполнения путей повышенной длины УК-КЗПД (устанавливается на посту) блоков импульсного зондирования пути повышенной длины БИЗПД (устанавливаются на контролируемый участок каждого пути подгорочного парка). Блоки БИЗПД устанавливаются в путевой ящик ПЯ–1 вместе с блоками подключения БП, которые обеспечивают соединение блоков БИЗПД с рельсовыми нитями, цепями питания и связи.

В зависимости от количества подключаемых блоков БИЗПД комплекс УК-КЗПД имеет исполнения в соответствии с таблицей:

Блоки БИЗПД и БП устанавливаются в путевых ящиках ПЯ-1 после замедлителей за изолирующими стыками. Путевые ящики ПЯ-1 подключаются к рельсам двумя перемычками. Блоки БИЗПД по четыре соединяются на одну четырехпроводную линию связи с комплексом УК-КЗПД.

Основные характеристики:



• Наименование
  УК-КЗПД32 / УК-КЗПД64
• Количество БИЗПД
  до 32 / до 64
• Напряжение питания
  (220 ± 22) В частотой (50 ± 1) Гц
• Максимальная потребляемая мощность:
  комплекс УК-КЗПД
  блок БИЗПД
  не более 600 ВА
  не более 160 ВА
• Габаритные размеры:
  комплекса УК-КЗПД
  блока БИЗПД
  блока БП
  не более 1800x600x800 м
  не более 410x230x175 мм
  не более 440x100x75 мм
• Масса:
  комплекса УК-КЗПД (без ЗИП)
  блока БИЗПД (без КМЧ)
  блока БП
  не более 250 кг
  не более 15 кг
  не более 2 кг
• Рабочая температура:
  комплекс УК-КЗПД
  блоки БИЗПД, БП
  от +15 до +35 °С
  от -60 до +55 °С
• относительная влажность воздуха при температуре плюс 25°С
  до 100 %
• атмосферное давление
  от 84 до 106,7 кПа
• сопротивление балласта
  не менее 0,5 Ом x км;
• сопротивление рельсовой линии
  не более 0,3 Ом/км
• Погрешность в рабочих условиях применения для расстояний в диапазоне:
  от 0 до 200 м
  от 200 до 500 м
  от 500 до 1200 м
  не более ±15 м
  не более ±7,5%
  не более ±10%
• Период обновления информации о заполнении путей
  от 1,5  до 2,5 с.
