Точечные вагонные замедлители New Joule
Продукция
ООО «ТЕХНОПРОГ» является официальным дистрибьютором компании «New Joules Engineering» (ЮАР) на территории Российской Федерации и стран СНГ. Точечные замедлители обеспечивают механизированное торможение движущихся отцепов, позволяет исключить на этой операции непроизводительный и опасный ручной труд. Вагонные замедлители устанавливают главным образом на путях сортировочных горок, а также на наклонных железнодорожных подъездных путях промышленных предприятий.
|
Точечные поршневые замедлители от компании «New Joules Engineering» моделей J-4015S (Stopper Retarder) и J-4000M (AB Retarder) предназначены для контроля скорости и остановки вагонов, устанавливаются на прямых участках, кривых и на стыках. Идеально подходят для работы на сортировочных станциях, сталелитейных заводах, шахтах и других местах, где требуется контроль скорости вагонов. От общепринятых балочных вагонных замедлителей выгодно отличаются тем, что могут устанавливаться и на кривых участках.
|

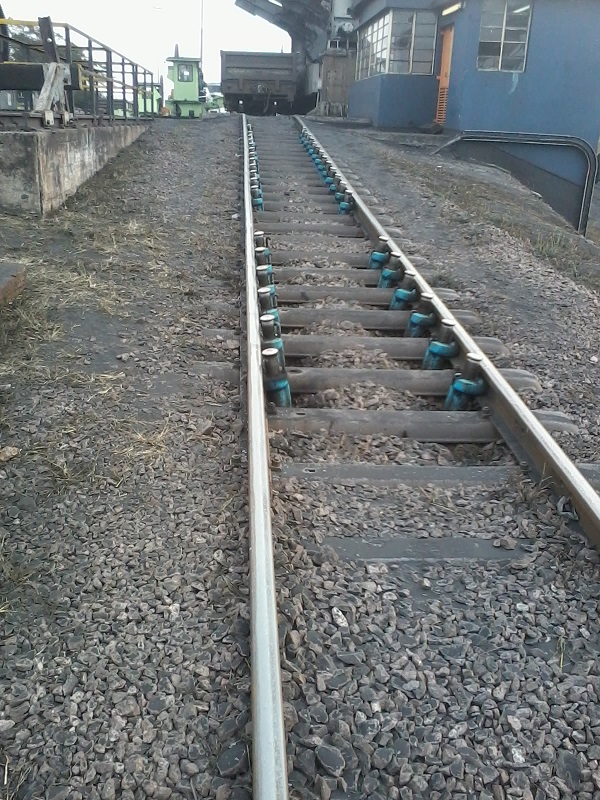

Точечные замедлители, как правило, устанавливаются группами. Плотность (близость расположения друг к другу) и место установки замедлителей определяются различными факторами, например:
- Уклон сортировочной станции,
- Сопротивление качению вагона,
- Вес вагона,
- Длина путей в стрелочной горловине,
- Радиус кривых,
- Скорость надвига (определяет интервал движения),
- Прочие факторы.
Компания New Joules имеет собственное запатентованное программное обеспечение для проектирования сортировочных станций, которое используется для расчета оптимального размещения и количества замедлителей по заданным параметрам.
|
|
Точечный замедлитель New Joule - J-4015S
Назначение точечных замедлителей J-4015S это надежная фиксация составов на стоянке. Также, при установке в достаточных количествах такие замедлители могут снизить скорость вагона до 0 Км\ч.
|
Параметр
|
Значение
|
|
Гарантированная скорость вагона, Км.\ч.
|
0.0
|
|
Время возврата, сек.
|
± 15
|
|
Теряемая энергия, Дж.
|
± 800
|
|
Максимальная скорость, Км.\ч.
|
30.0
|
|
Угол установки, °
|
От 11 до 13.5
|
|
Высота капсулы над головкой рельса, мм.
|
60.0 ± 2.0
|
|
Ход, мм.
|
От 80 до 90
|
|
Диаметр монтажного отверстия, мм.
|
28.5 ± 0.10
|
|
Расстояние между монтажными отверстиями, горизонтальный шаг, мм.
|
88.90 ±0.25
|
|
Расстояние от центра монтажного отверстия до верхнего края рельса, мм.
|
80 ±0.75
|
|
Тип гидравлического масла
|
15
|
|
Диапазон рабочих температур, °C
|
От -50° до +50°C
|
|
Вес замедлителя, Кг.
|
± 16.6
|
Точечный замедлитель New Joule - J-4000M
J-4000M используются для контроля скорости вагонов на сортировочных станциях. Они позволяют снизить скорость вагона до заданной скорости движения по станции и контролировать ее, вплоть до стыковки с составом.
|
Параметр
|
Значение
|
|
Гарантированная скорость вагона, Км.\ч.
|
3.0
|
|
Теряемая энергия, Дж.
|
± 1, 150
|
|
Энергия простоя, Дж.
|
От 50 до 70
|
|
Максимальная скорость, Км.\ч.
|
12.0
|
|
Угол установки, °
|
От 11 до 13.5
|
|
Высота капсулы над головкой рельса, мм.
|
60.0 ± 2.0
|
|
Ход, мм.
|
От 80 до 90
|
|
Диаметр монтажного отверстия, мм.
|
28.5 ± 0.10
|
|
Расстояние между монтажными отверстиями, горизонтальный шаг, мм.
|
88.90 ±0.25
|
|
Расстояние от центра монтажного отверстия до верхнего края рельса, мм.
|
80 ±0.75
|
|
Тип гидравлического масла
|
15
|
|
Диапазон рабочих температур, °C
|
От -50° до +50°C
|
|
Вес замедлителя, Кг.
|
± 16.6
|
Основные параметры точечных замедлителей New Joule.
Большинство основных параметров точечных замедлителей подвергаются регулировке под нужды конкретного заказчика, чтобы полностью соответствовать запланированному применению.
|
Параметр
|
Значение
|
|
Гарантированная скорость вагона, Км.\ч.
|
От 0.5 до 12.0
|
|
Время возврата, сек.
|
От 0.2 до 0.5
|
|
Теряемая энергия, Дж.
|
От 800 до 1,500
|
|
Энергия простоя, Дж.
|
От 50 до 70
|
|
Угол установки, °
|
От 11 до 13.5
|
|
Высота капсулы над головкой рельса, мм.
|
60.0 ± 2.0
|
|
Ход, мм.
|
От 80 до 90
|
|
Диаметр монтажного отверстия, мм.
|
28.5 ± 0.10
|
|
Расстояние между монтажными отверстиями, горизонтальный шаг, мм.
|
88.90 ±0.25
|
|
Расстояние от центра монтажного отверстия до верхнего края рельса, мм.
|
80 ±0.75
|
|
Тип гидравлического масла
|
15
|
|
Диапазон рабочих температур, °C
|
От -50° до +50°C
|
|
Вес замедлителя, Кг.
|
± 16.6
|
Управляемые вагонные замедлители с вакуумной установкой
Управляемые вагонные замедлители Joule приводятся в действие путем подачи вакуума к блоку замедлителя при помощи вакуумного насоса.
Замедлители подключены к центральному вакуумному насосу, который обеспечивает вакуум и создает разряжение внутри корпуса замедлителя.
Первое колесо вагона вдавливает капсулу внутрь корпуса и вакуум “удерживает” капсулу в этом положении пока через него проходят следующие колеса вагона.
Это позволяет вагонам более свободно проходить по замедлителям при необходимости.
